Q-CAP 43 取り付け方法について

2025/05/16 14:01



1.　純正フードの構造について

ライカQ3 43から、純正フードにフレアをカットするためのプレートが備わりました。28mmモデルにはプレートがありませんので、フードに直接取り付けるようになっていますが、Q3 43ではフレアカッターのプレートに取り付けるように設計されています。

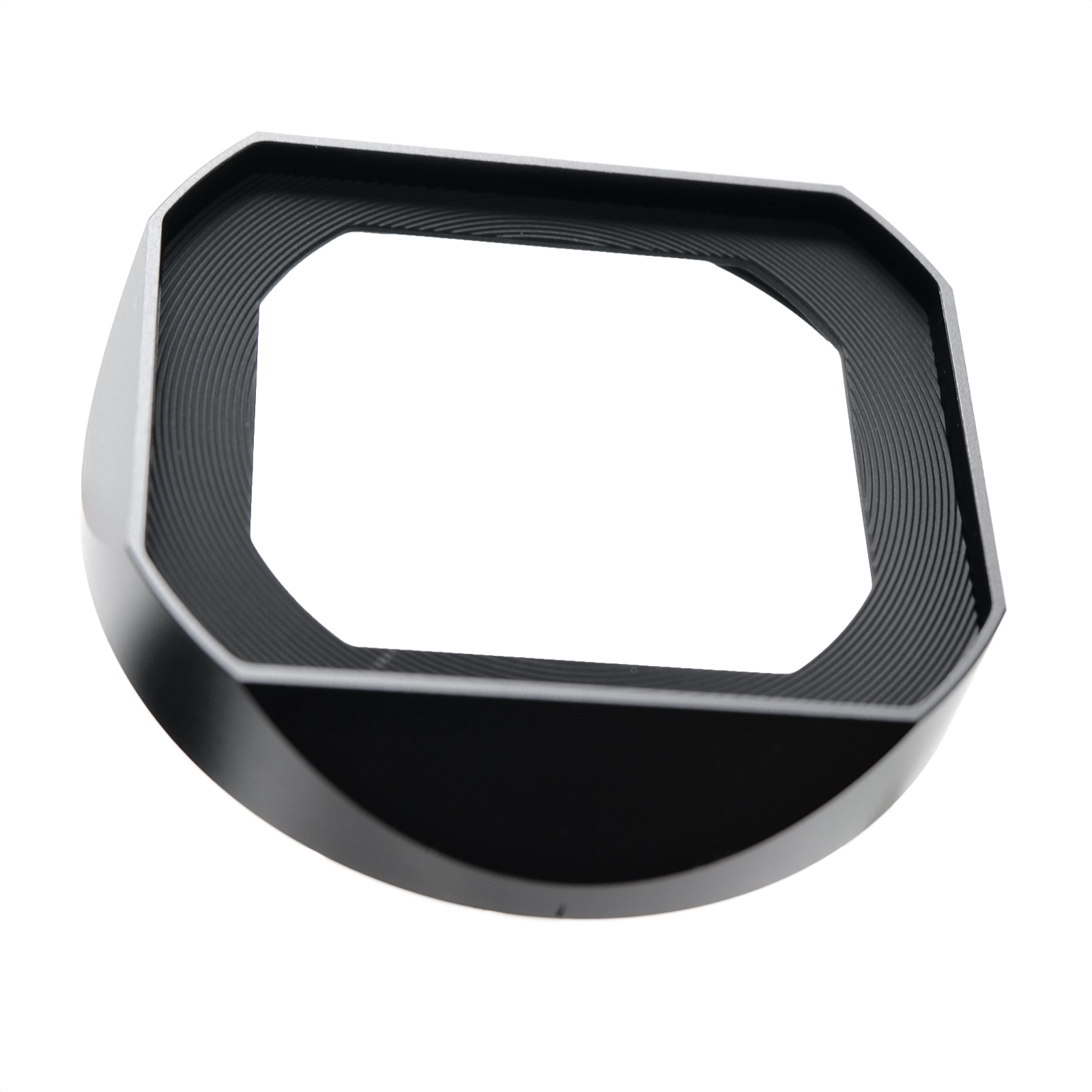

写真はQ3 43の純正フードです。フードの内側にプレートが備わっています。

2.　Q-CAP 43の固定方法について

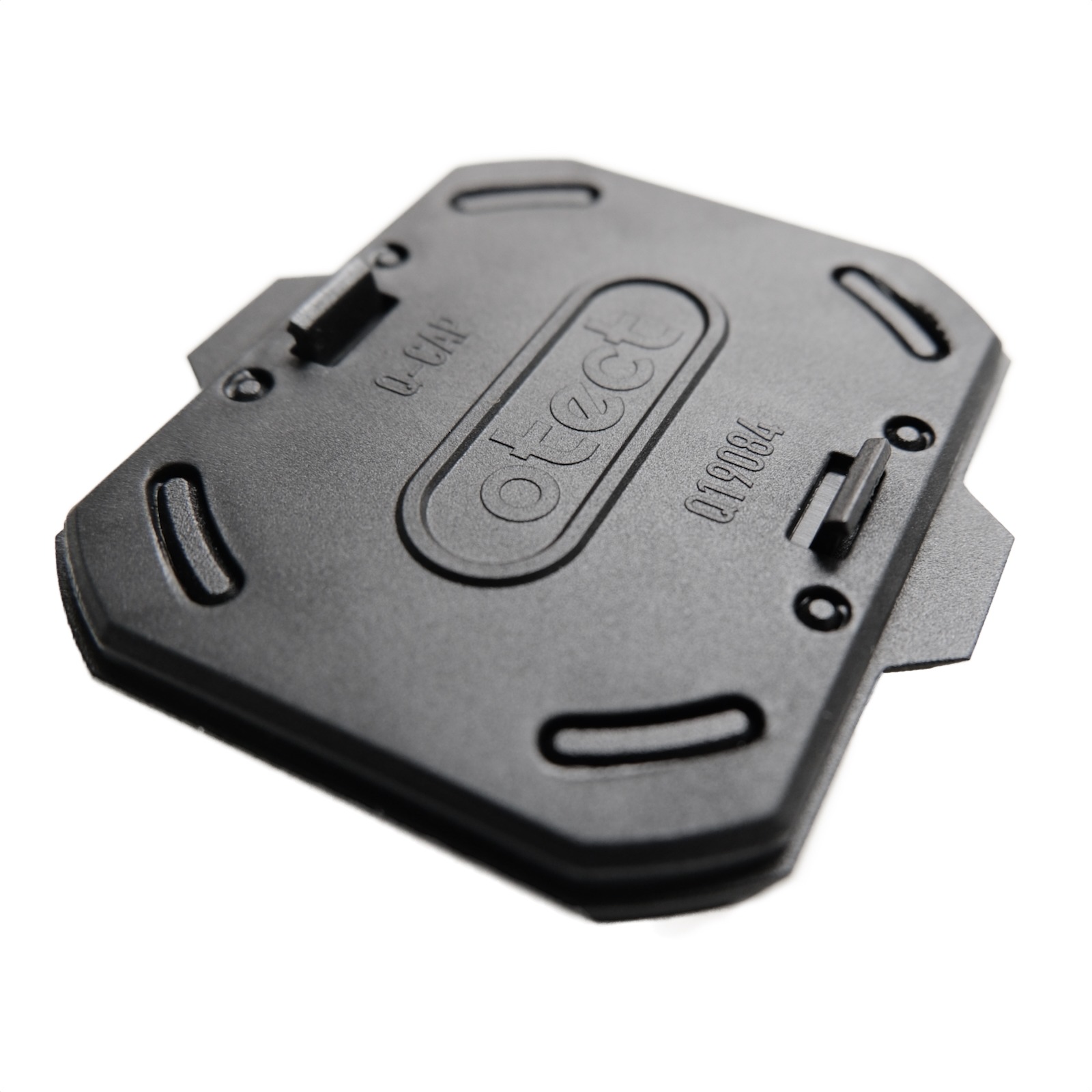

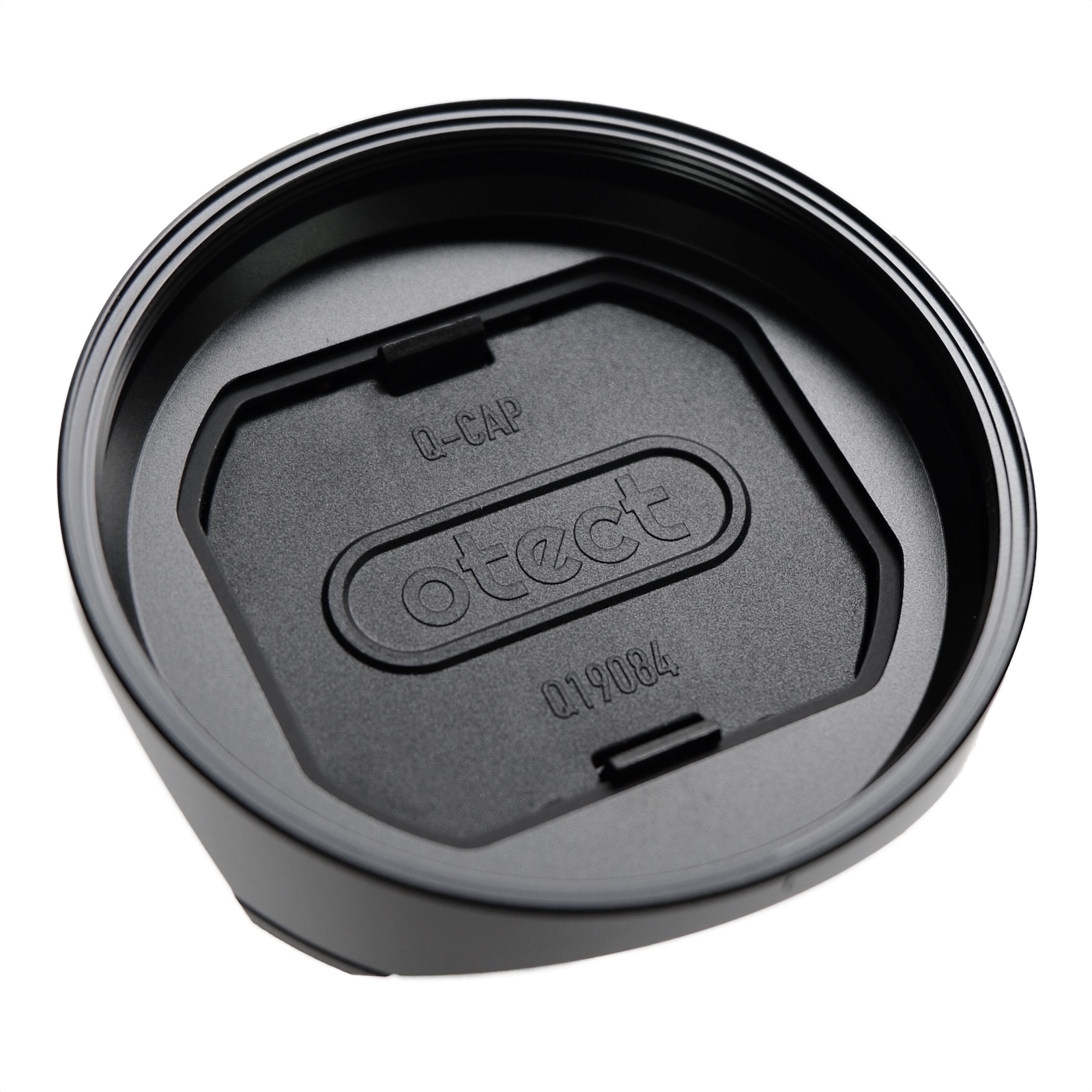

プレートは2段構造になっており、Q-CAP 43の裏面のパーツがこのプレートにはまり、Q-CAP 43のツメでプレートに固定されるようになっています。そのため、取り付けに少しコツが必要ですので、詳しく解説させていただきます。

3.　取り付け方法について

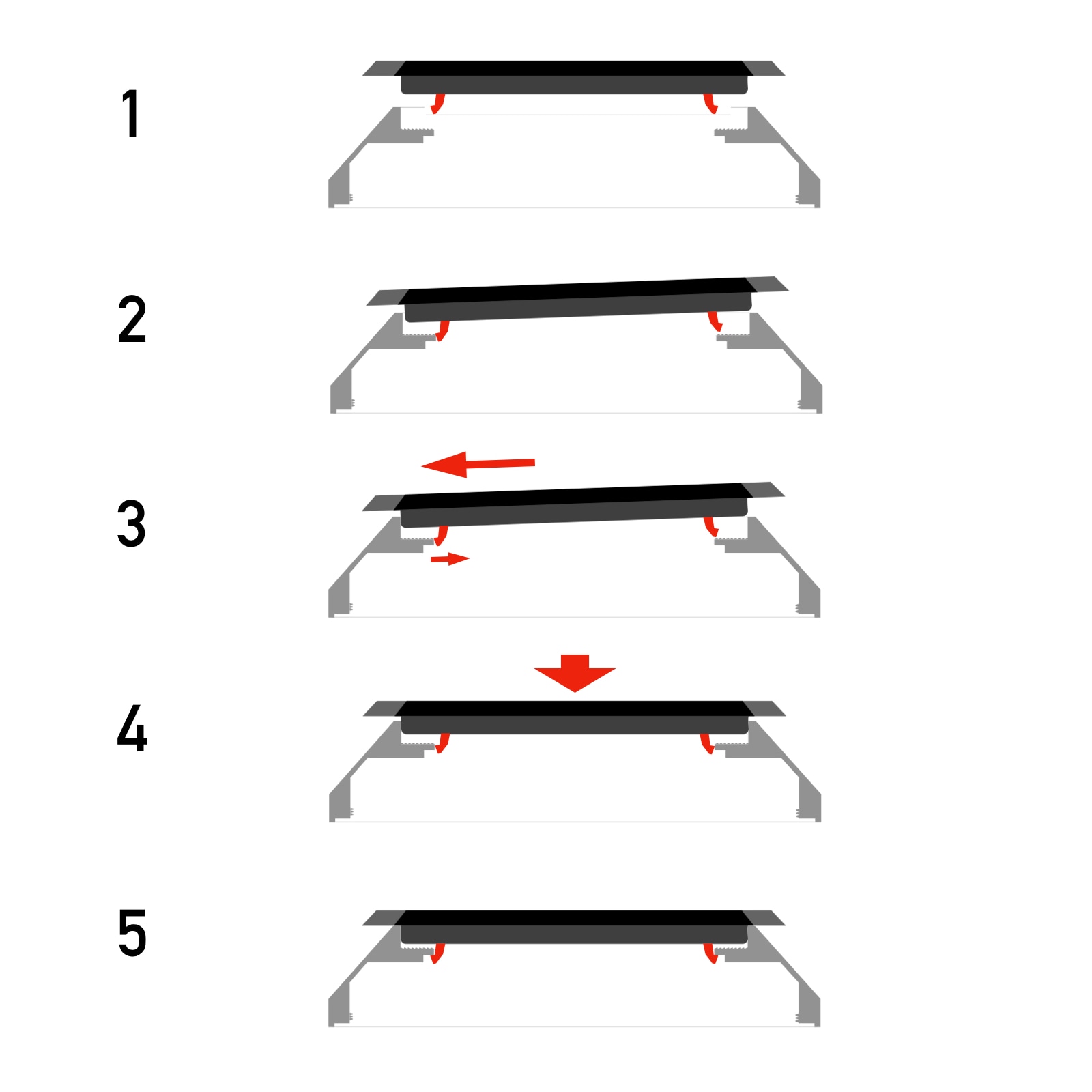

　1.　取り付けの際は、図のように1mm程度浮かした状態で行います。図は横から見た断面です。
　2.　フレアカッターにツメが当たる位置を確認します。
　3.　Q-CAP 43を片方に少しずらし、Q-CAP 43のツメをフレアカッターに押し付けます。
　　※　軽く押し付けるだけでツメは可動します。無理に強く惜しすぎるとツメが破損する恐れがございますのでご注意ください。
　4.　次に反対側も一緒に押し込んでいただくと、ほぼ同時にフードにはまり取り付けできます。

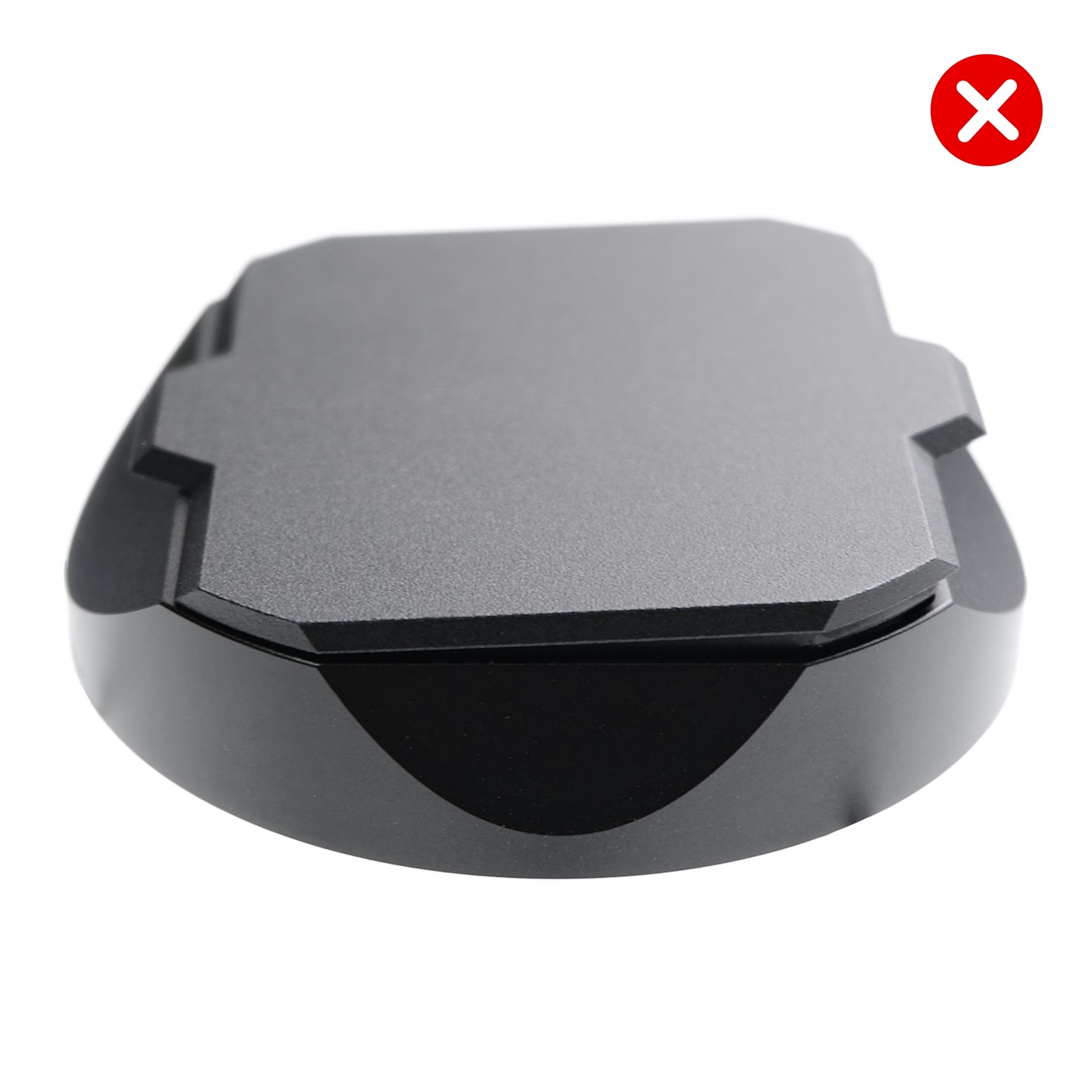

　　※　下のNG写真のように片側を先に最後まで入れてしまうと取り付けできませんのでご注意ください。

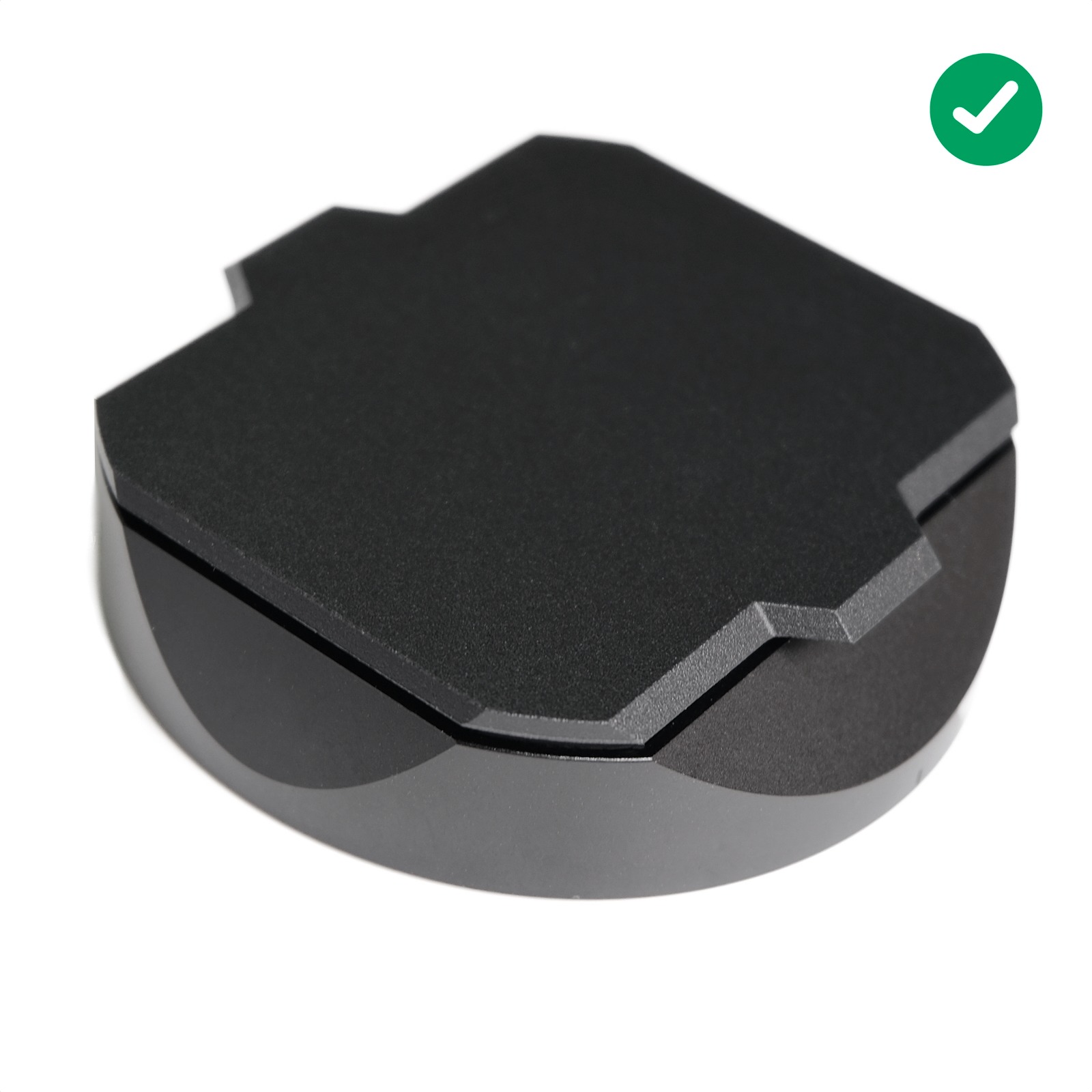

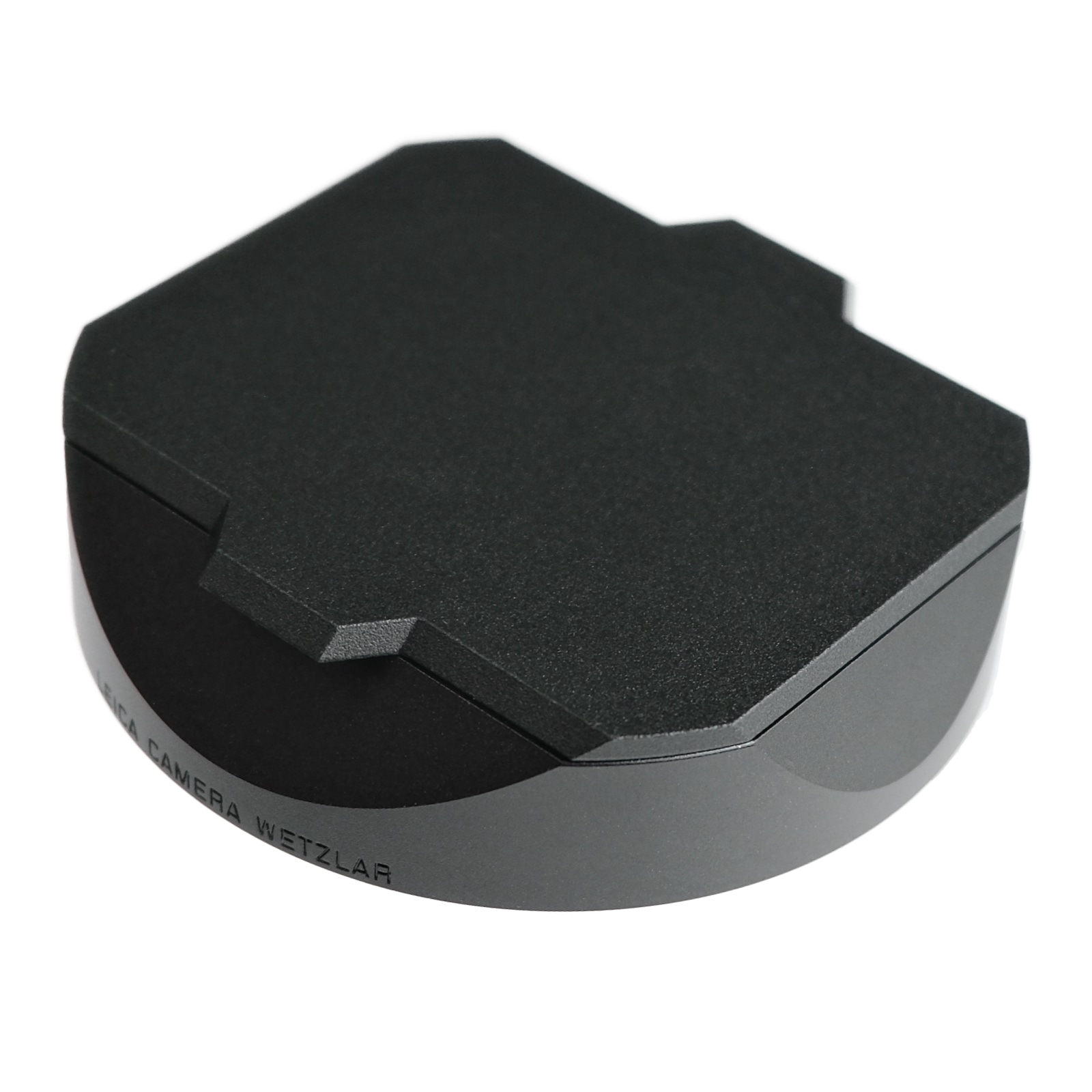

　5.　正常に取り付けられた状態です。動画もYoutubeにアップしておりますのでご参考にしてください。
